哲乐机械：纺织/薄膜/印刷行业专用——免键式气胀轴，换卷人力节省50%
2025-08-19 13:27
品牌:哲乐机械
一、产品定义与工作原理

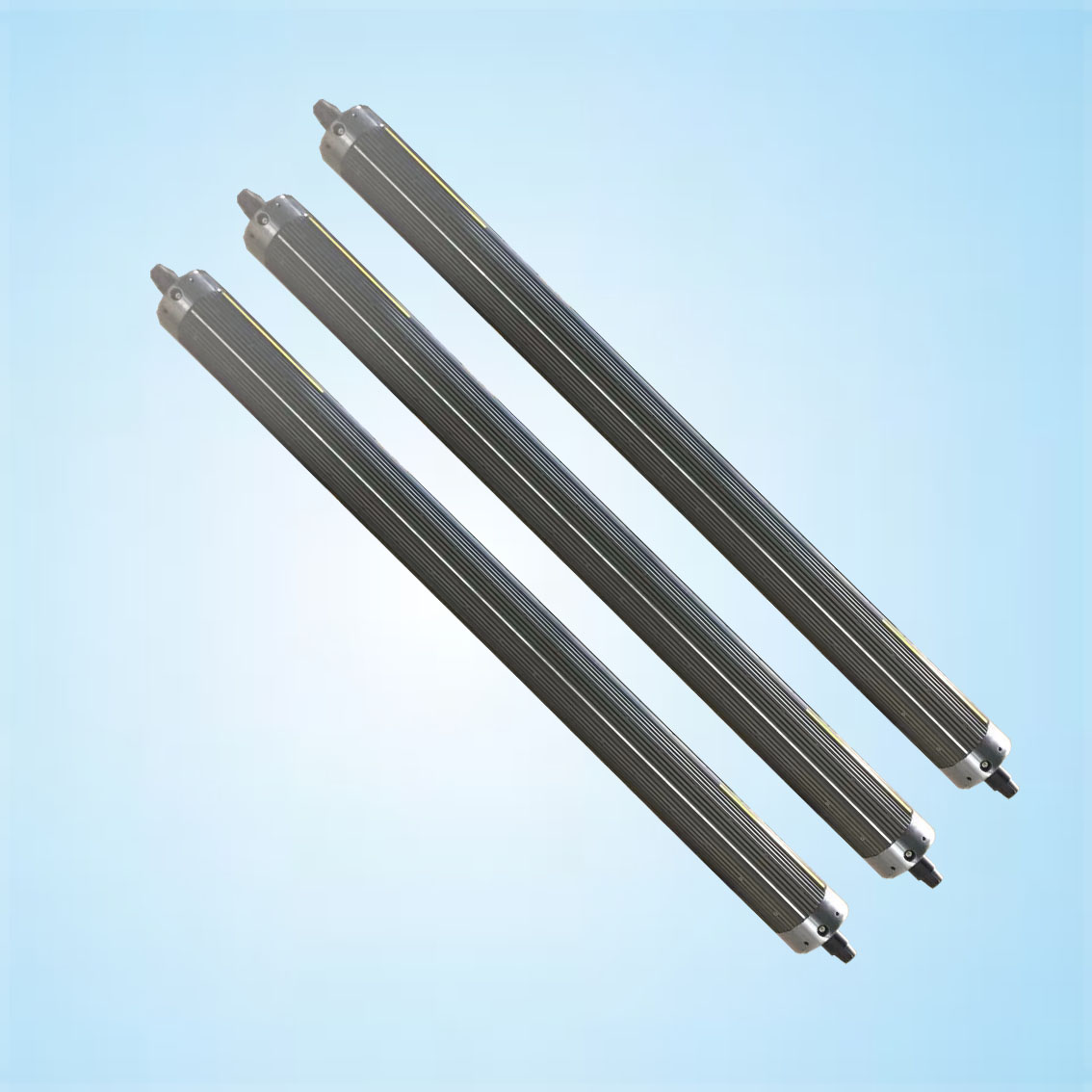

气胀轴是一种通过充气膨胀实现卷材（如纸管、薄膜等）快速锁紧与释放的特制轴类设备，又称气压轴、膨胀轴或充气轴。其核心原理是通过内部充气（6-8 kg/cm²气压）使轴表面突起结构（如键条、板片）膨胀，与卷管内壁紧密贴合；放气后突起部分迅速缩回，实现快速装卸。
操作流程：
充气锁紧：使用气枪对准气嘴充气，膨胀部件顶紧卷管，完成固定。
放气释放：按下气嘴放气，膨胀部件回缩，卷管可轻松取下。
二、核心优势
高效便捷
充气/放气仅需2-3秒，换卷效率提升70%，减少停机时间。
支持卷管在轴面任意位置移动固定，适配不同宽度材料。
高承载与耐用性
采用高硬力钢材或航空铝材，承载量可达20吨以上（如钢质轴体）。
表面镀铬或阳极氧化处理，耐腐蚀性强，寿命延长3-5倍。
灵活适配
尺寸范围广：直径1英寸至12英寸（24.8mm~310mm），长度可达6米。
支持非标定制，如空心轴、锥形轴、带槽轴等。
低维护成本
模块化设计，零件标准化，维修更换便。
无需频繁防锈处理，综合维护成本降低30%。
三、结构分类与技术参数
1. 按膨胀结构分类
| 类型 | 特点 | 适用场景 |
|---|---|---|

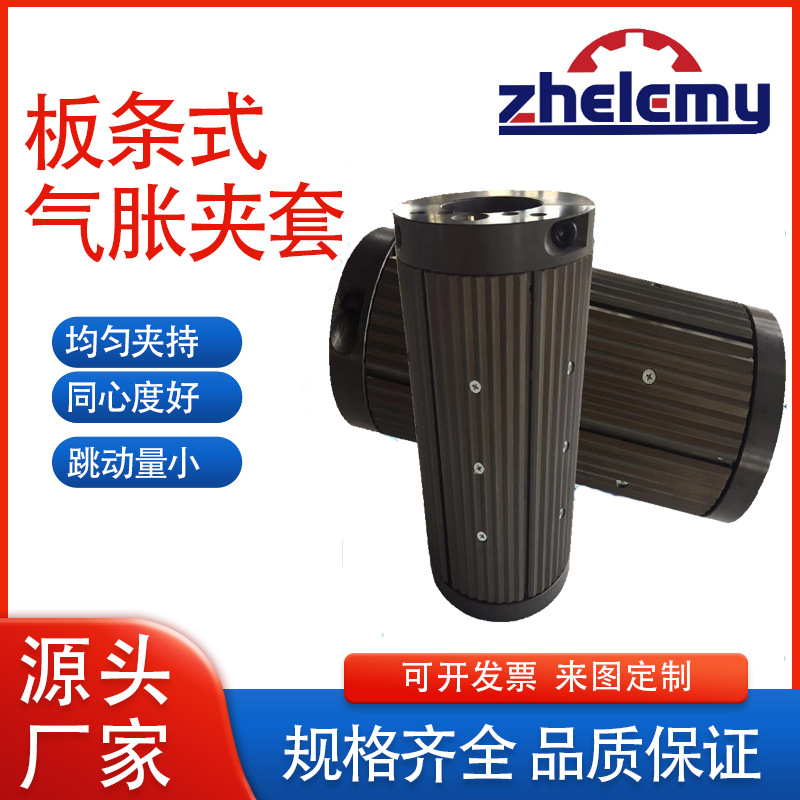

| 板片式 | 膨胀部分为整条铝合金板片，受力均匀，精度高（膨胀高度4-5mm） | 电子材料、无纺布、精密薄膜等轻载高精度场景 |
| 键条式 | 单键条独立膨胀，支点分散，承载力强（膨胀高度5-6mm） | 布匹、皮革、复合材料等重载场景 |

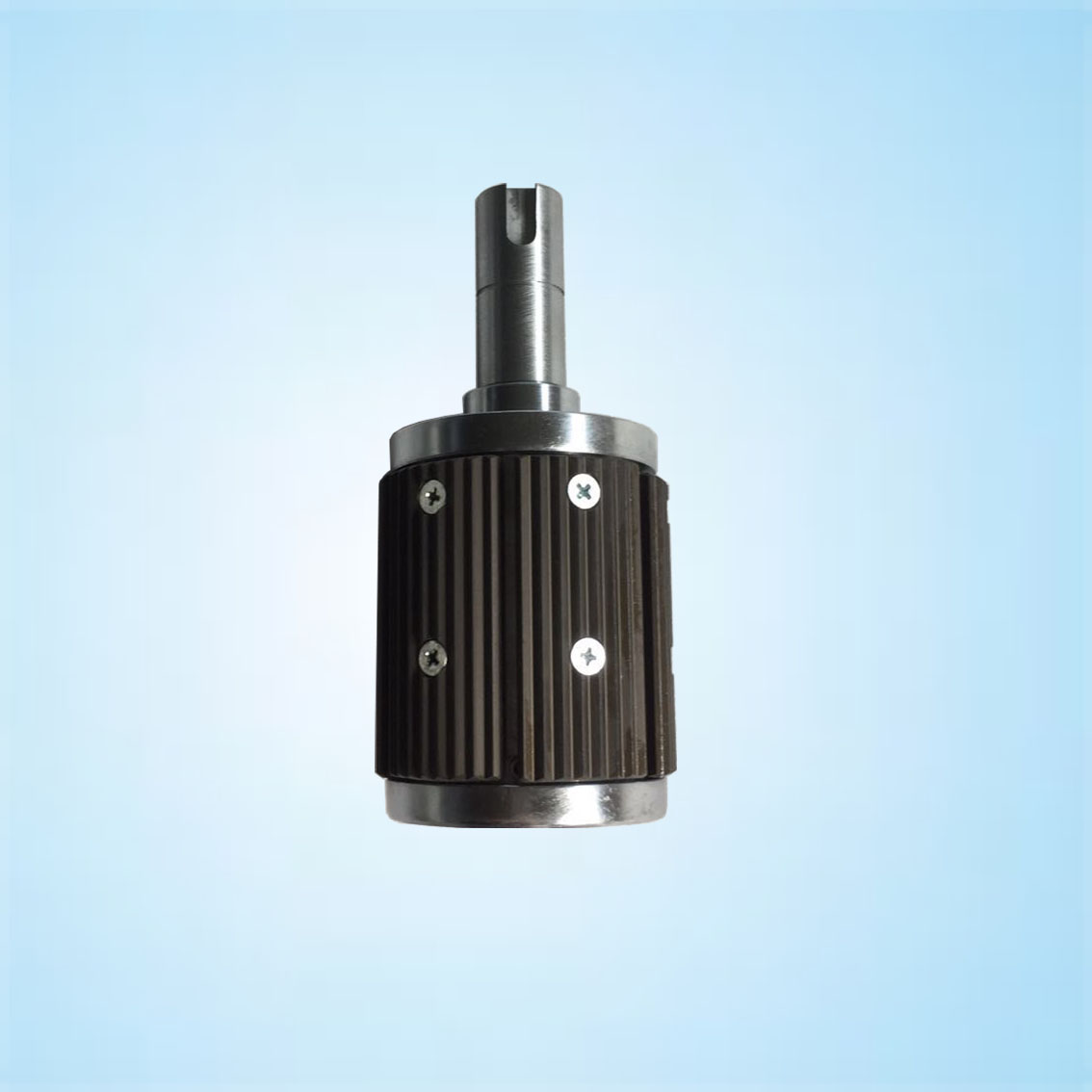

| 悬臂式 | 单边支撑设计，操作便捷，适合窄幅、轻量卷材（宽度＜1m，承载＜1吨） | 小型分切机、制袋机等 |
2. 技术参数示例（以3英寸键条式气胀轴为例）
| 参数 | 规格 |
|---|---|
| 充气前直径 | Ø74-75mm |
| 充气后直径 | Ø79-82mm |
| 适用卷管内径 | Ø75.5-78mm |
| 承载 | 1.5吨（铝材）/3吨（钢材） |
| 动平衡等级 | G2.5（可定制G1.0） |
| 工作温度 | -50℃~200℃ |
四、典型应用场景
| 行业 | 应用设备 | 核心需求 | 适配气胀轴类型 |
|---|---|---|---|
| 印刷包装 | 凹版印刷机、涂布机 | 高转速稳定性、防粘性 | 板片式+PTFE涂层 |
| 锂电制造 | 极片卷绕机 | 零磁干扰、耐电解液腐蚀 | 全铝无磁键条式 |
| 纺织印染 | 布料定型机 | 耐高温（150℃+）、防勾丝 | 硬质氧化板片式 |
| 薄膜加工 | 流延膜牵引机 | 高直线度、防静电 | 碳纤维轴芯+导电处理 |
五、选型与维护建议
选型指南
高速场景：优先选择动平衡等级G1.0及以上，搭配陶瓷轴承。
腐蚀环境：选用硬质阳极氧化（HV≥600）或特氟龙涂层轴体。
重载工况：采用钢质轴体+加强筋设计，承载量提升至5吨以上。
维护要点
定期检查气密性，避免漏气导致锁紧失效。
清洁气嘴与膨胀部件，防止异物堵塞。
润滑移动部件（如键条滑轨），延长使用寿命。
六、与传统轴类对比优势
| 指标 | 气胀轴 | 传统机械轴 |
|---|---|---|
| 换卷效率 | 3秒完成，无需拆卸零件 | 10-15分钟，需工具操作 |
| 适配性 | 一轴适配多规格卷管 | 需专用轴套，兼容性差 |
| 维护成本 | 年均节省10万元+ | 频繁更换配件，成本高 |
| 精度控制 | 膨胀均匀，圆度误差≤0.03mm/m | 易偏芯，材料损耗率增加15% |
