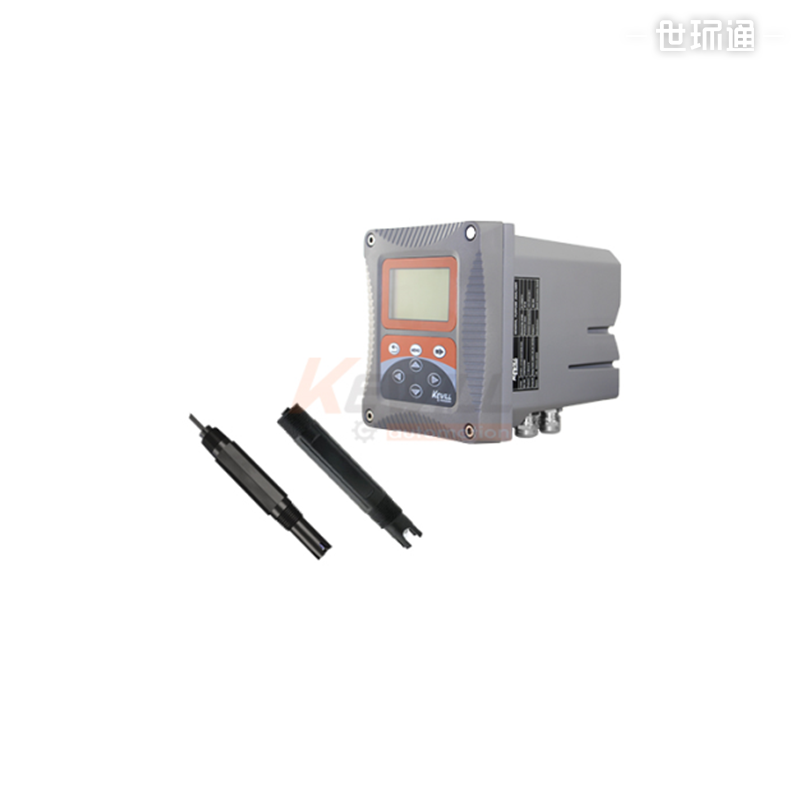

ap35 氧化还原电位orp在线分析仪
原理&结构
orp在线分析仪是由玻璃指示电极和参比电极组合在一起的复合电极。orp的测量是根据测量电极和参比电极组成的工作电池在溶液中测得的电位差，利用待测溶液的orp值与工作电池的电势大小之间的线性关系，来实现orp的在线监测。
ap35 氧化还原电位orp在线分析仪
主要特点
●清洗活化简单，且平衡速度较快 ；
●可视化报警系统 ；
●传感器连接状态显示（在线/离线）；
●内设自诊功能，保证数据准确 ；
●传感器与变送器距离可达超远100米 ；
●标准数字信号输出 ；
●传感器模块化安装，实现即插即用 ；
●英汉显示可切换，汉化使用更便捷 。
应用
污水处理厂进出水口、沉淀池、生化反应池等工艺流程中的orp在线监测；
市政供水行业、地表水、水产养殖等行业的orp监测；
各种工业生产过程用水和废水处理过程的orp在线监测。
氧化还原电位传感器
orp传感器技术规格
测量范围: | 2000 ...2000mv |
测量精度： | ±5 mv |
压力范围： | ≤6 bar |
零点mv值： | 86±15mv（25℃）（在含饱和醌氢醌的 ph7.00 溶液中） |
极 差： | ≥170mv（25℃）（在含饱和醌氢醌的 ph4 溶液中） |
响应时间： | ≤10 秒（达到终点值95%，搅拌状态） |
传感器主要材料： | 黑色聚丙烯，ag/agcl参比凝胶 |
介质温度： | 0...80℃ |
尺 寸： | 直径30mm*长度195mm |
重 量： | 0.2kg |
防护等级： | ip68/nema6p |
电缆长度： | 标配电缆长度：10米，可延长 |
选型表
ap35a- | 氧化还原电位（orp）传感器 | |||
| 探头材质 | |||
| 聚丙烯 | |||
| 测量范围 | |||
| 2000...2000mv | |||
| 线缆长度 | |||
| 标准配套线缆长度10米 | |||
| m代表米，后跟填写项目代表实际线缆长度，最大100米。 | |||
ap35a- |
|
|
| ←选型示例 |
变送器 技术规格
电 源 |
|
交流供电： | ac220v、50hz |
直流供电： | dc24v |
主要材料： | pa66+gf25+fr（上盖） |
铝合金喷塑（下壳） | |
存储温度： | 20...70℃ |
操作温度： | 15...60℃ |
安装方式： | 夹管/壁挂/面板 |
防护等级： | ip65/nema4x |
尺 寸： | 145mm*125mm*162mm（长*宽*高） |
重 量： | 1.3kg |
显示输出： | 128*64图形点阵液晶，带led强背光可阳光直射下操作 |
显示对比度： | 0...9，9档可调 |
输 出： | 两路4...20ma模拟输出（orp1 + orp2 或 orp + 温度值），程序设定响应参数及对应范围,最大负载500欧姆 |
继 电 器： | 设置三路继电器，程序设定响应参数及响应值 |
数字通信： | 配modbus rs485通信功能，可实时传输测量值 |
通讯功能
modbus-rtu | |
波特率 | 4800/9600/19200/38400 |
数据位 | 8位 |
奇偶校验 | 无 |
停止位 | 1位 |
寄存器名称 | 寄存器地址 | 数据类型 | 长度 | 读/写 | 功能码 |
orp值 | 0 | 浮点型 | 2 | 读 | 3 |
错误与警告
如果出现错误和警告，测量屏幕上的读数将闪烁并在底部有显示“err *”。以下是常见的故障和警告：
1、测量值超量程
当出现测量值超量程的情况时，测量屏幕会闪烁，且出现“err1”标志。
2、err3错误
当出现err3报警时表示电流环超出量程，既实际输出大于20ma。此时屏幕上的读数会不断闪烁，在读数下方会显示“err3”。遇上该警示，请致电kewill技术支持或售后服务部门。
选型表
ap35b- | 氧化还原电位orp变送器 | |||
| 供电电源 | |||
| dc24v | |||
| ac220v,50hz,5w | |||
| 输出信号 | |||
| 标配：orp 4...20ma输出*2路输出+继电器输出*3路 | |||
| 标配：orp 4...20ma*1路输出+温度 4…20ma*1路+继电器输出*3路 | |||
| 备选项：附加装备 | |||
| 无附加配件 | |||
| 增配：modbus-rtu rs485通讯功能，可实时传输测量值 | |||
| 配套abs材质仪表保护箱 | |||
| 配套1.4301(304)材质仪表保护箱（室内） | |||
| 配套1.4435(316l)材质仪表保护箱（户外） | |||
ap35b- |
|
|
| ←选型示例 |
