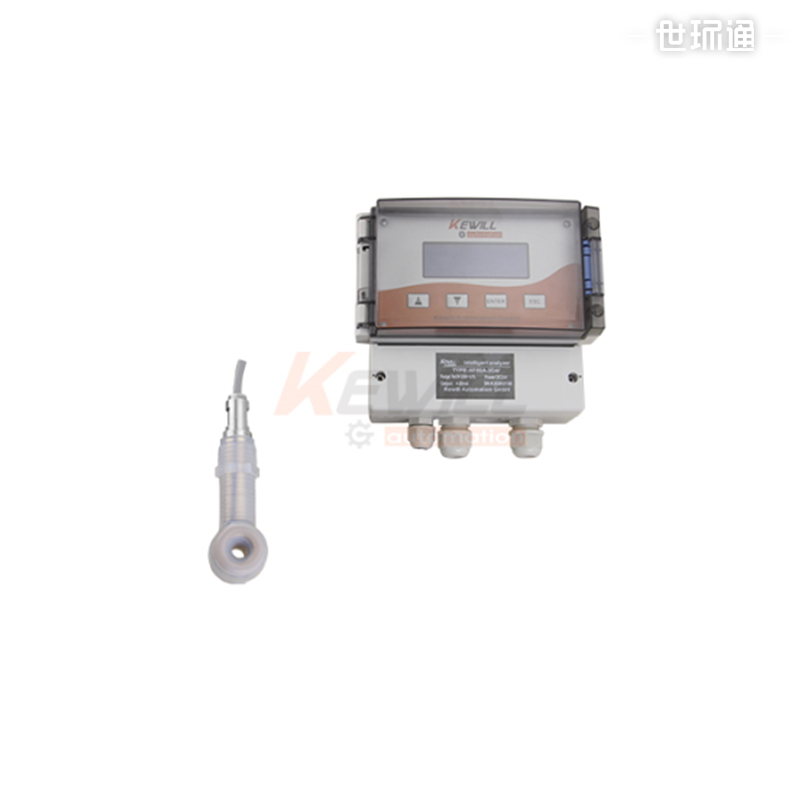

ae50 在线电磁式酸碱浓度计
原理
酸碱浓度计主要应用于离子交换法制取高纯水工艺中监测离子交换器的再生液浓度,或者用来配制锅炉、管道酸洗液,对溶液中盐酸浓度的连续监测。
ae50 应用电磁感应原理适配的ae50d-b电磁式传感器,其探头与被测介质是非接触的,避免了酸、碱等强腐蚀性溶液对电极的腐蚀、污染和极化效应。无零漂,无须现场调整曲线,几乎无任何维护量。
通过测量溶液电导率的方法间接地计算出该溶液的浓度,已知在某一恒定温度时,低浓度电解质的电导率与该溶液的浓度成对应关系,浓度不变而溶液温度发生变化时,电导率也发生变化,即该溶液的电导率是浓度和温度的函数。如能测岀溶液的温度并按前述对应关系将其修正成标准温度下的电导率,就可直接换算成该溶液的浓度。需强调的是,该溶液的电导率是水中一切导电离子导电能力的总和,如果水中有两种或两种以上导电组合成份,能测得上述浓度一温度一电导率的数据,也可使用本仪表测量。如果水中的两种导电组合成份比例不能确定,则不能使用本仪表测量。
ae50 在线电磁式酸碱浓度计
特点
●温度自动补偿，测量数据更精密；
●励磁变压器和检测变压器之间不产生寄生耦合,抗干扰能力强,调校简单,示值准确,无任何维护工作量；
●传感器采用了低漏磁结构和铁磁屏蔽,长期使用无零点漂移现象；
●无接触式检测方式从根本上杜绝了强腐蚀性介质对电导电极的腐蚀、污染和极化效应；
●采用变频励磁电源和谐振电路及其独特的信号采样方式,极大地改善了仪表的精度、灵敏度以及稳定性；
●同屏显示浓度、输出电流、温度、时间和状态等。可调的均匀背景光,在户外昏暗条件下也能清晰观察操作；
●可调的均匀背景光,在户外昏暗条件下也能清晰观察操作；
●光电耦合隔离输岀,电磁兼容性好；
●汉化显示、汉化中文菜单。
技术规格
测量： | naoh:0...5.00% |
hci:0...10.00% | |
naci:0...5.00% | |
na2co3:0...20.00)% | |
精度； | ±2.0%fs （常用点校准后误差可小于0.05%） |
温度补偿范围； | 5...55°c |
温度传感器： | ad590(298.15ua/25°c |
传感器工作压力： | ≤0.6mpa |
传感器工作温度： | 5...55°c |
显示方式： | lcd液晶显示 |
输出方式： | dc 4...20ma |
输出最大负载电阻： | 500ω(dc 24v) |
输出恒流性能： | 折合内阻＞40mω |
供电： | dc24±3v，耗电0.2a |
防护等级： | ip65 |
环境温度： | 0...60°c |
相对湿度： | ＜85% |
选型表
传感器部分
ae50s- | 电磁式酸碱浓度传感器 | ||||
| 外形 | ||||
| 杆状传感器 | ||||
| 环形传感器 | ||||
| ptfe外敷螺纹式 | ||||
| 聚砜耐腐塑料（流通式） | ||||
| 过程连接 | ||||
| 外螺纹型 指定螺纹 | ||||
| 法兰密封夹装式密封圆盘 | ||||
| 顶装法兰 dn50 | ||||
| 电缆长度 | ||||
| 5m | ||||
| 10m | ||||
| 其他长度备注说明 | ||||
| 插入长度 | ||||
| 标准长度120mm含螺纹（适用于a型杆状传感器） | ||||
| 指定协议长度（适用于b型环装传感器） | ||||
ae50s- |
|
|
|
| ←选型示例 |
变送器部分
ae50a- | 在线电磁式酸碱浓度计(壁挂式） | ||||
ae50b- | 在线电磁式酸碱浓度计(盘装138*138） | ||||
| 测量范围 | ||||
| hci (0.00~10.00)% | ||||
| naoh (0.00~5.00)% | ||||
| naci (0.00~5.00)% | ||||
| na2co3 (0.00~20.00)% | ||||
| 其它请特殊备注 | ||||
| 供电电源 | ||||
| ac 220v | ||||
| dc 24v | ||||
| 输出与通讯 | ||||
| 4...20ma电流信号 | ||||
| 4...20ma电流信号+高低报警开关 | ||||
| (特殊备选项)vario | ||||
| 无特殊备选项 | ||||
| rs485通讯 | ||||
| 配套ib10 abs材质仪表保护箱 | ||||
| 配套ib10 1.4301(304)材质仪表保护箱（室内） | ||||
| 配套ib10 1.4435(316l)材质仪表保护箱（户外） | ||||
| 配套v10 遮阳罩 | ||||
ae50a- |
|
|
|
| ←选型示例 |
