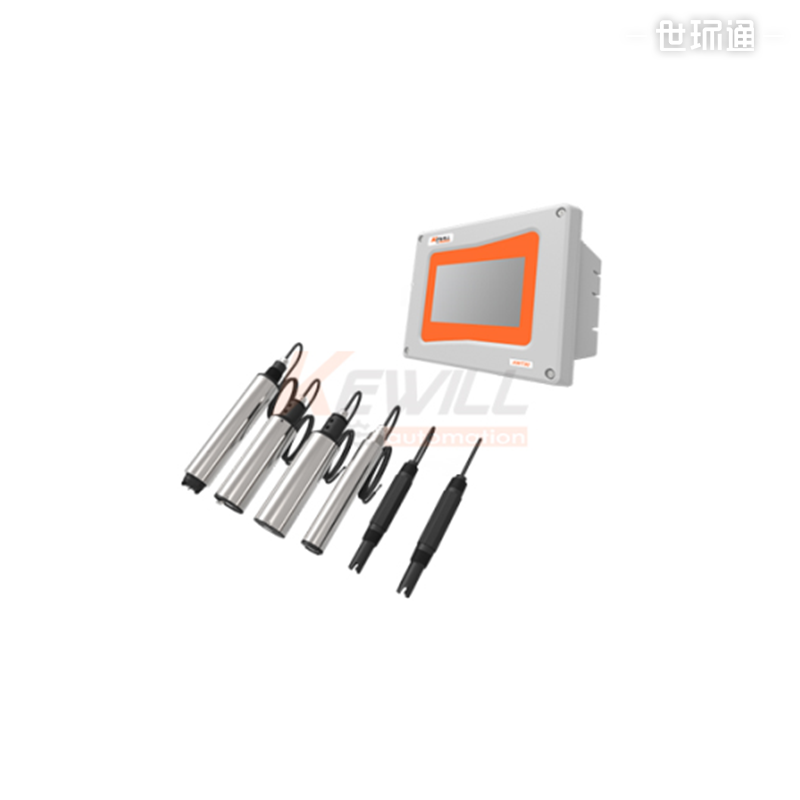

awt30 多参量水质计
原理与介绍
多参量变送器可以根据客户不同需求，通过选配传感器实现同时在线监测多个多种不同参数，包括温度/ph/orp/电导/溶氧/浊度/污泥浓度/叶绿素/蓝绿藻/uvcod/uvno3/离子氨氮/透明度/余氯等参数。该变送器软件界面参数显示实现自适应，操作界面菜单设置简单，用户操作便利；实现传感器即插即用；电极安装、更换快速方便；多种数据传输方式可选，且具有数据存储与导出功能。
awt30 多参量水质计
主要特点
● 同时连接任意七个传感器，提高集成度，降低运行维护成本
●通用性强，所有数字传感器接口通用，模拟传感器则根据不同传感器类型配置不同的模块即可
●实现传感器即插即用，电极安装、更换快速方便
●采用7寸彩色触摸屏，操作界面简洁，用户易学、系统可靠、维护量低
●具有4...20ma、modbus rs485、无线传输等多种数据传输方式
●ph、orp、电导传感器清洗活化简单，且平衡速度较快，具有良好的重复性及稳定性
●溶解氧传感器采用突破性荧光法技术，基本无需保养，并自带ntc温补功能
●浊度、悬浮物/污泥浓度传感器应用iso7027标准方法（红外光散射技术），可以消除样品颜色的影响，并可选配清洁刷功能
●叶绿素传感器、蓝绿藻传感器是基于色素的荧光性测量目标参数的，快速检测，效率较高。
主要特点
地表水、饮用水源、水产养殖的多参量水质在线监测
污水厂、工业集团内部水质在线监测
多参量水质计传感器
选型表
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
tp21-a | 温度 | 原理 | 热敏电阻法 | al31a-a1 | ph | 原理 | 玻璃电极法 |
量程 | 0℃~80℃ | 量程 | 0-14ph | ||||
精度 | ±0.5℃ | 精度 | ±0.1ph | ||||
尺寸 | 29mm*195mm(ø*l) | 尺寸 | 30mm*195mm(ø*l) | ||||
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
ac31a-a | 电导率 | 原理 | 电导池法 | ad35a-1 | 溶解氧 | 原理 | 荧光法 |
量程 | 10us/cm-5000us/cm(k=1.0) | 量程 | 0-20mg/l;0-200%饱和度 | ||||
精度 | ±1%或±1us/cm取大者 | 精度 | 测量值±3%或±0.3mg/1,取大者 | ||||
尺寸 | 30mm*195mm(ø*l) | 尺寸 | 49.5mm*251.5mm | ||||
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
at35a-1a2 | 浊度 | 原理 | 光散射 | as35a-1 | 悬浮物 | 原理 | 光散射法 |
量程 | 0.01-100nut; | 量程 | 0.01-20000mg/l; | ||||
精度 | 小于测量值的±2%，或±0.1ntu，取大者 | 精度 | 小于测量值的±5%（取决污泥同质性） | ||||
尺寸 | 60mm*256mm(ø*l) | 尺寸 | 60mm*256mm(ø*l) | ||||
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
arc31-a | 余氯 | 原理 | 恒电压法 | an31 | 硝氮 | 原理 | 光谱法 |
量程 | 0-20mg/l | 量程 | 0.1~50mg/l | ||||
灵敏度 | 78%-155% | ||||||
精度 | ±5% | ||||||
尺寸 | 13mm*120mm(ø*l) | 尺寸 | 69mm*380mm(ø*l) | ||||
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
abg31 | 蓝绿藻 | 原理 | 荧光法 | acp31 | 叶绿素 | 原理 | 荧光法 |
量程 | 200-300,000cells/ml(可定制) | 量程 | 0-500ug/l | ||||
精度 | 1ppb 若丹明wt染料测量的信号水平对应值的±10% | 精度 | 1ppb 若丹明wt染料测量的信号水平对应值的±5% | ||||
尺寸 | 37*220mm(ø*l) | 尺寸 | 37*220mm(ø*l) | ||||
型号 | 传感器类型与基础参数 | 型号 | 传感器类型与基础参数 | ||||
auv31 | uvcod | 原理 | 光谱法 | aan31 | 氨氮 | 原理 | 离子选择法 |
量程 | 0~2000mg/i cod(2mm光程) | 量程 | nh4n:0.1to1000mg/l | ||||
精度 | nh4n：测量值的±5%或者0.2mg/l取大者 | ||||||
精度 | ±5% | ||||||
尺寸 | 69mm*380mm(ø*l) | 尺寸 | 55mm×340mm(ø*l) | ||||
变送器技术规格
电 源 |
|
交流供电： | ac100...240v、50hz |
主要材料： | pvc（上盖） |
铝合金（下壳） | |
存储温度： | 20...70℃ |
操作温度： | 15...60℃ |
防水等级： | ip65/nema4x |
尺 寸： | 260mm*200mm*132mm（长*宽*高） |
重 量： | 2.1kg |
安装方式： | 面板&壁挂 |
显示输出： | 7英寸触摸屏，带led强背光可阳光直射下操作 |
输 出： | 五路4...20ma模拟输出，可程序设定响应参数及对应范围,最大负载500欧姆 |
继 电 器： | 设置三路继电器，程序设定响应参数及响应值（带继电器定时功能） |
数字通信： | 配modbus rs485通信功能，可实时传输测量值 |
